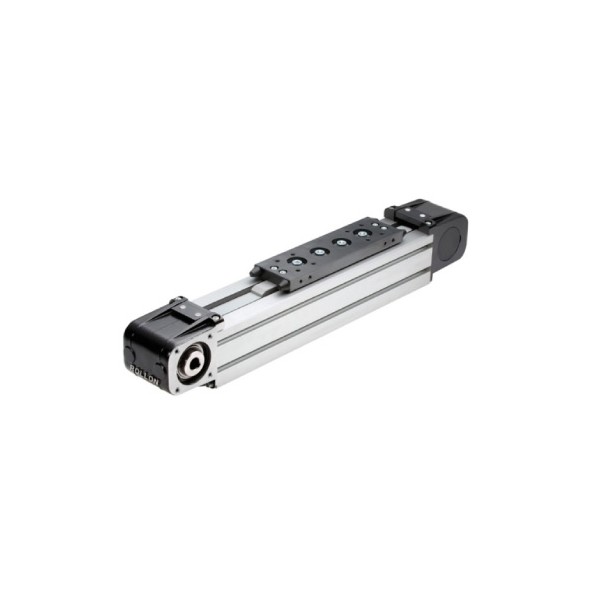

Axes linéaires de taille compacte avec entraînement par courroie et guidage à galets
Uniline System est une gamme d'axes linéaires compacte, à vitesse élevée de par l'utilisation de guidages linéaires à galets de type COMPACT RAIL montés dans un profilé en aluminium extrudé.
Les axes sont entraînés par des courroies en polyuréthane renforcées acier. Les joints longitudinaux et les racleurs de pistes montés aux deux extrémités du chariot garantissent une protection totale contre les contaminants extérieurs. Le profilé est compatible avec énormément d'accessoires de fixation standards.
• Les têtes d'entraînement peuvent être avec un arbre plein ou creux
• Tailles allant de 40 x 51,5 mm à 100 x 122,5 mm
• Versions disponibles avec plusieurs patins, patins longs.
L'utilisation de guidage COMPACT RAIL garantit à la série UNILINE SYSTEM d'excellentes performances en termes de vitesse et de durée de vie. Les guidages dans les axes linéaires peuvent être disposés dans différentes combinaisons pour répondre à tous les cas de charge. L'utilisation de patins longs ou de plusieurs patins augmente le champ des applications possibles.
Principaux domaines d'application pour ces unités linéaires :
• Automatisation
• Emballage
• Machines industrielles
• Tailles disponibles :
• Type A : 40, 55, 75, 100
• Types C et E : 55, 75
• Type ED : 75
• Type H : 40, 55, 75
• Vitesse de déplacement max. : 9 m/s (en fonction de l'application)
• Plage de température : de -20°C à +80°C
• Course max.: 7 500 mm
• Répétabilité : 0,1 mm
• Précision de guidage linéaire : 0,8 mm
• Tolérances de la longueur et de la course :
• Pour des courses <1 m : de +0 mm à +10 mm
• Pour des courses >1 m : de +0 mm à +15 mm
