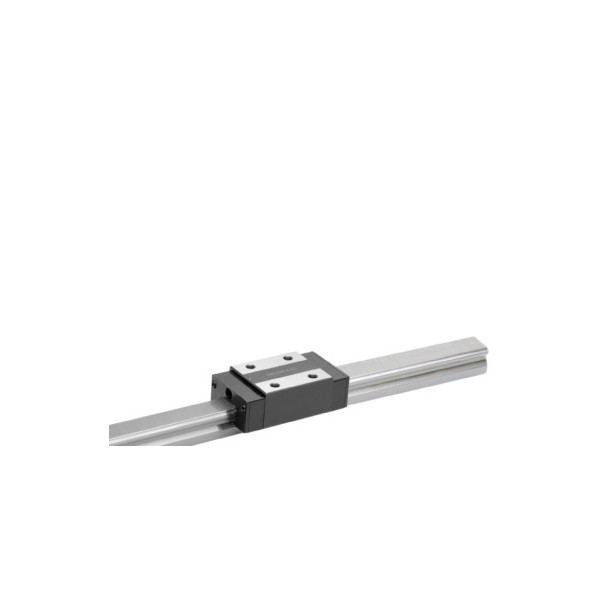

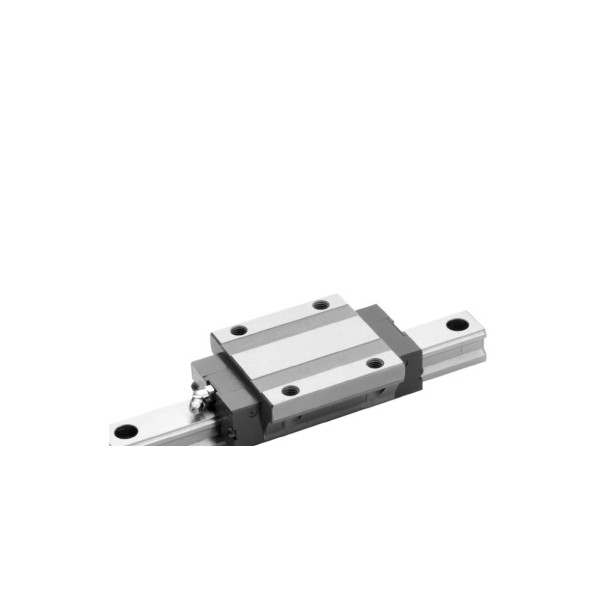

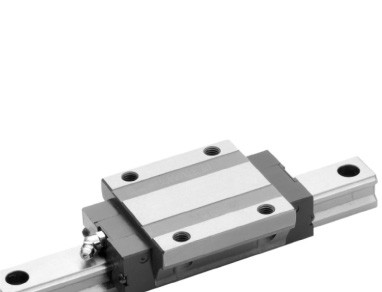

Rails profilés à recirculation de billes et à forte capacité de charges
La recirculation de billes du guidage linéaire MONO RAIL dispose d'un système de lubrification intégré. Les pistes de roulement des rails et des patins sont trempées et rectifiées.
• Tailles de 15 mm à 55 mm
• Patins standard et longs, avec ou sans brides
• Différentes classes de précision et de précharge
• Patins disponibles avec trous de fixation par le bas
• Une gamme complète d'accessoires, par ex. des racleurs en métal ou des bandes de recouvrement

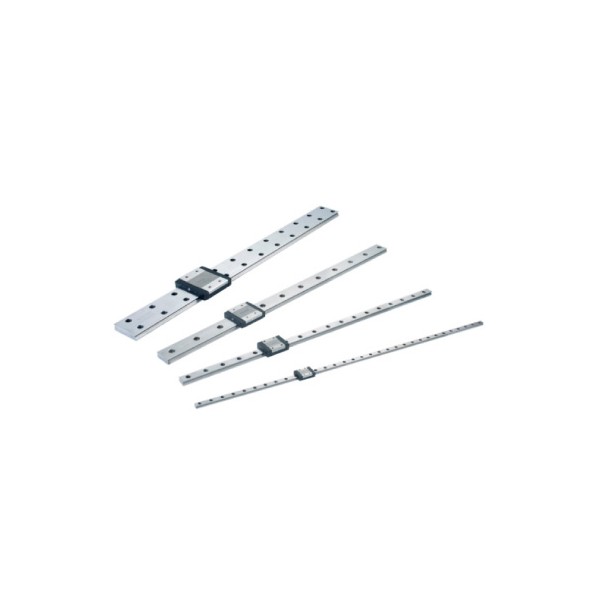

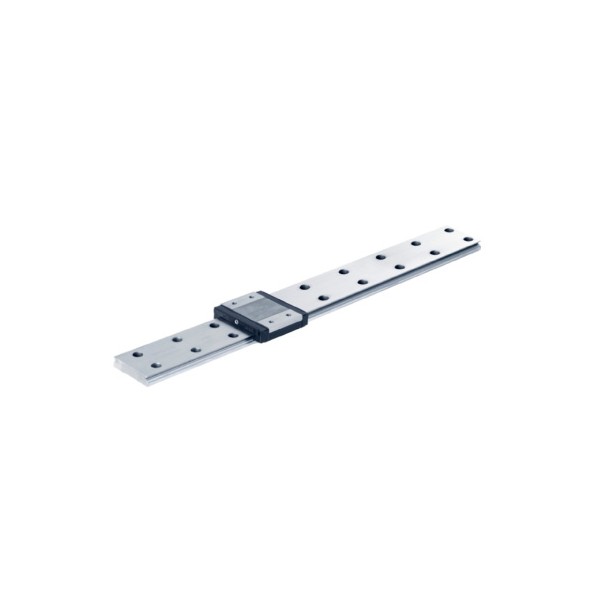

Modèles MINIATURE MONO RAIL avec des largeurs de 7 mm, 9 mm, 12 mm et 15 mm, pour des mouvements silencieux.
• Robuste : résistant à la corrosion et à la poussière
• Fonctionnement silencieux grâce à la configuration géométrique des canaux forme spécifique des billes
• Quatre points de contact pour une capacité de charge uniforme dans toutes les directions
• Les patins peuvent être séparés des rails sans perte de billes
• Intervalles d'entretien longs
La famille de produits MONO RAIL comprend des rails profilés afin de garantir la plus grande précision pour les charges lourdes. La disponibilité des patins en différentes longueurs et versions, avec ou sans bride, rend la série Mono Rail adaptée à toutes les applications. Les billes en acier et le rayon spécial des pistes permettent au système d'être utilisé pour supporter et déplacer des charges importantes.
Principaux domaines d'application pour ces guidages linéaires:
• Machines industrielles
• Robotique
• Tailles disponibles :
- MR 15, 20, 25, 30, 35, 45, 55
- MMR 7, 9 12 15
• Vitesse de déplacement max. : MR à 3,5 m/s (137,79 in/s) (en fonction de l'application) MMR à 3 m/s (118 in/s) (en fonction de l'application)
• Température max. : +80°C (+176°F) (en fonction de l'application)
• Longueurs de rails disponibles jusqu'à 4 000 mm (157,5 in) pour MR, 1 000 mm (39,37 in) pour MMR
• Classes de précharge :
- MR G1, K0, K1, K2
- MMR V0, Vs, V1
• Classes de précision : N, H, P
