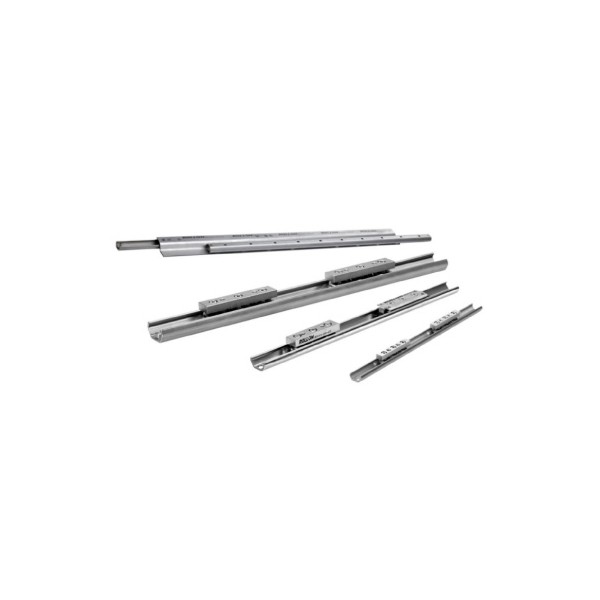

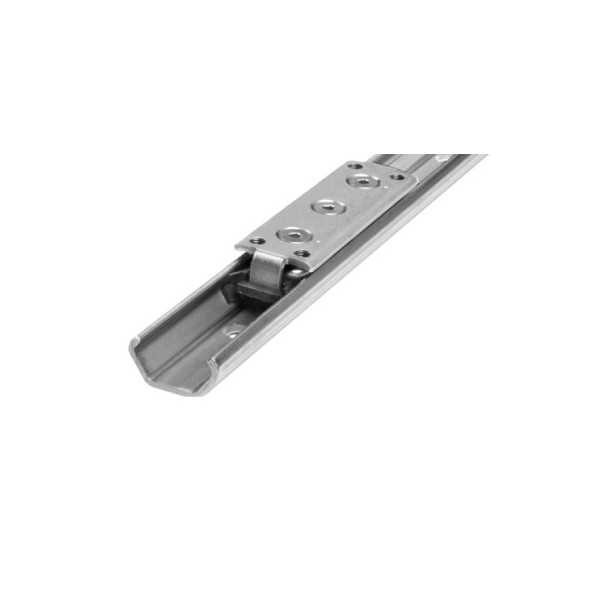

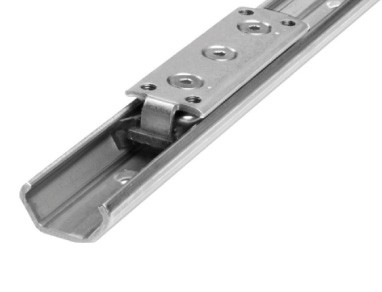

X-Rail

Guidages à galets en acier inoxydable ou zingué

Guidages linéaires à galets en acier inoxydable ou galvanisé, résistant.
Le X-Rail est une famille de guidages linéaires avec des patins à galets pour les applications nécessitant un bon rapport qualité/prix et une résistance élevée à la corrosion.

Plus de détails

X-Rail

Disponibilité : Ce produit n'est plus en stock

0,00 €

Ajouter au panier

Le rail à pistes façonnées, le rail à pistes planes et le rail télescopique sont disponibles en acier inoxydable ou en acier galvanisée. Avec la configuration T + U, le système X-Rail peut compenser les erreurs de parallélisme des surfaces de montage.

• Trois largeurs de rails : 20 mm, 30 mm et 45 mm
• Longueurs standards de rail pouvant atteindre 3 120 mm ; différentes longueurs disponibles sur demande
• Coefficient de frottement faible
• Combinaison de rails T et U pour les applications nécessitant un autoalignement
• Précharge du patin facilement réglable
• Racleurs en plastiques disponibles pour la protection renforcée des patins à galets (version en acier inoxydable)
• Résistance élevée aux températures pouvant atteindre 120°C/250°F

La version X-Rail en acier inoxydable est résistante à la corrosion, même si elle est rayée ou gravée, et elle garantit un fonctionnement fiable même dans des environnements très sales ou chauds. Cette solution s'avère idéale et abordable lorsque les guidages linéaires en acier inoxydable sont nécessaires.

Principaux domaines d'application pour ces guidages linéaires:

• Machines industrielles
• Médical
• Naval
• Logistique
• Industrie alimentaire (Informations produit)
• Tailles disponibles : 20, 30, 45
• Vitesse de déplacement max. du patin : 1,5 m/s (59 in/s) (en fonction de l'application)
• Vitesse max. du rail télescopique : 0,8 m/s (80,01 cm/s) (en fonction de l'application)
• Accélération max. : 2 m/s² (78 in/s²) (en fonction de l'application)
• Déplacement max. : 3 060 mm (120 in) (en fonction des dimensions)
• Capacité de charges radiale max. : 1 740 N (par patin)
• Plage de température pour les rails en acier inoxydable : de -30°C à +100°C (de -22°F à +212°F ), ou pour les rails en acier : de -30°C à +120°C (de -22°F à +248°F)
• Longueurs de rail disponibles de 160 mm à 3 120 mm (de 6,3 in à 122 in), par pas de 80 mm (3,15 in)
• Galets lubrifiés à vie
• Etanchéité des galets :
   - Patins CEX... => 2RS (protégés contre les projections d'eau),
   - Patins CES... => 2Z (couvercle anti-poussière)
• Matériaux :
   - Rails en acier inoxydable TEX... / UEX... 1,4404 (AISI 316L),
   - Rails en acier TES... / UES... zingué selon la norme ISO 2081
• Matériau des galets : Acier inoxydable 1,4110 (AISI 440)
