Curvilline

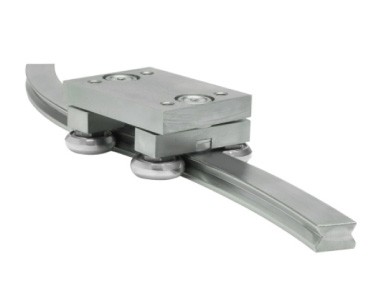

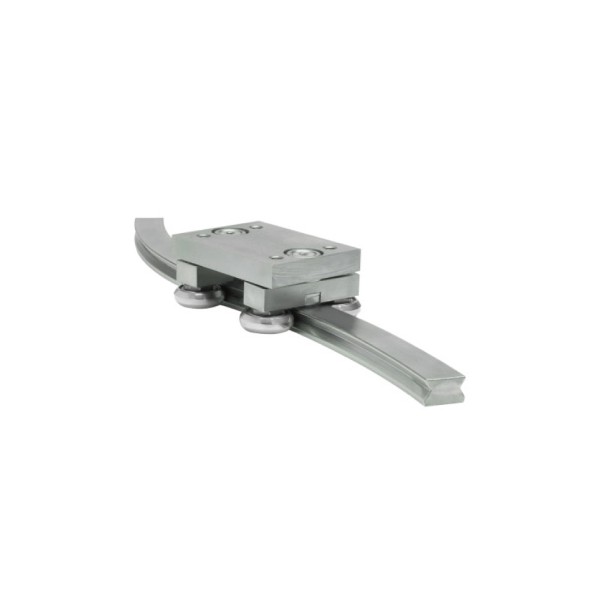

Guidage curviligne à rayons constants et variables
Guidages linéaires polyvalents et innovants avec des patins à galets.
Guidage curviligne à rayons constants et variables
Guidages linéaires polyvalents et innovants avec des patins à galets.
Différentes versions, avec un rayon constant ou variable, rendent la série CURVILINE idéale pour des applications telles que les systèmes de portes dans les trains ou bateaux, ou les unités d'emballage sur mesure.
• Deux largeurs de rails : 16 mm et 23 mm
• Patins et rails zingués selon la norme ISO 2081
• Courses jusqu'à 3 000 mm
• Parties courbes et rectilignes possibles sur un même rail
• Patins avec quatre galets, disposés par paire, qui maintiennent la précharge sur toute la longueur du rail
• Fabrication personnalisée en fonction des besoins du client
La famille de produits Curviline est utilisée pour tous les mouvements non-linéaires. Les rails sont disponibles en deux largeurs et conçus pour s'adapter aux exigences de chaque client. Un même rail peut avoir deux sections, courbes et droites.
Principaux domaines d'application pour ces guidages linéaires:
• Ferroviaire
• Naval
• Emballage
• Industrie alimentaire
• Largeurs de rails disponibles : CKR01/CVR01 : 16,5 mm (0,65 in) et CKR05/CVR05 : 23 mm (0,91 in)
• Vitesse de déplacement max. du patin sur le rail : 1,5 m/s (59 in/s) (en fonction de l'application)
• Accélération max. : 2 m/s² (78 in/s²) (en fonction de l'application)
• Longueur max. réelle du rail : 3 240 mm (127,56 in)
• Déplacement max. : CCT08 : 3 170 mm (124,8 in) et CCT11 : 3 140 mm (123,62 in)
• Rayon minimum pour les deux tailles : 120 mm (4,72 in)
• Tolérance du rayon +/- 0,5 mm (0,02 in), tolérance de l'angle +/- 1°
• Plage de température : de -30°C à +80°C (de -22°F à +176°F)
• Rail et patin en zingage électrolytique et passivés (Rollon Aloy) ; protection anticorrosion renforcée sur demande
• Matériau du rail : C43
• Matériau du corps du patin : Fe360
• Matériau des galets : 100Cr6
• Galets lubrifiés à vie
